Tažná zařízení se liší svou konstrukcí i způsobem upevnění, což ovlivňuje jejich použití a bezpečnost při tažení přívěsů. Od pevného po odnímatelné či elektricky sklopné zařízení, každý typ nabízí specifické výhody a požadavky na homologaci. Správná volba a pochopení principu činnosti jsou klíčové pro efektivní a bezpečnou manipulaci s přívěsy.
🔑 Klíčové body
- Pevné tažné zařízení je nejlevnější, má dlouhou životnost a kulový čep je trvale připevněn.
- Odnímatelná tažná zařízení umožňují snadnou demontáž čepu, jsou vhodná pro občasné použití a mají různé systémy uchycení.
- Elektricky sklopné tažné zařízení nabízí komfortní ovládání tlačítkem, ale je nejdražší a dostupné jen pro vybrané modely.
- Tažná zařízení musí splňovat homologaci EHK 55 a mít kulový čep o průměru 50 mm s doporučenou vzdáleností čepu od vozovky 350-420 mm.
- Pro brzděné přívěsy nad 750 kg je doporučena 13pinová elektroinstalace, zatímco pro nebrzděné do 750 kg postačuje 7pinová.
Typy tažných zařízení a jejich charakteristiky
Typy tažných zařízení se liší konstrukcí kulového čepu, způsobem montáže a možnostmi demontáže. Pevné tažné zařízení má kulový čep trvale upevněný k nosníku vozidla šrouby nebo svařením, což zaručuje vysokou pevnost a dlouhou životnost při nižší pořizovací ceně. Odnímatelná tažná zařízení umožňují snadnou demontáž kulového čepu bez použití nářadí, často pomocí bajonetového mechanismu, přičemž rozlišujeme horizontální a vertikální systémy podle směru zasunutí a uzamykatelnosti. Elektricky sklopné tažné zařízení využívá motor s mechanizmem ovládaným tlačítkem, který posunuje kulový čep pod nárazník, čímž zvyšuje komfort a zachovává estetiku vozu, avšak jeho cena je výrazně vyšší a dostupnost omezená na vybrané modely. Přírubová tažná zařízení jsou určena především pro užitková vozidla s vysokou nosností.
Jaké jsou hlavní typy tažných zařízení?
Existují čtyři základní typy tažných zařízení podle konstrukce a způsobu montáže:
- Pevné tažné zařízení – kulový čep je trvale připevněný k montážním bodům vozidla pomocí šroubů nebo svařením, což zajišťuje maximální pevnost a bezúdržbovost. Hodí se pro časté tažení těžších přívěsů, pracovní využití a situace, kdy není problém s viditelností čepu. Nevýhodou je trvalá viditelnost a možné rušení parkovacích asistentů.
- Odnímatelné tažné zařízení – kulový čep lze demontovat bez nářadí, většinou pomocí bajonetového mechanismu. Dělí se na:
– Horizontálně odnímatelné – čep se vysunuje směrem k sobě, držák zůstává viditelný a není uzamykatelný.
– Vertikálně odnímatelné – čep po odejmutí zmizí pod nárazník, systém je uzamykatelný a nabízí vyšší komfort, ale za vyšší cenu.
– Automatické vertikální a nátlačné systémy (např. Brink BMA, Brink BMU) – kombinují snadnou manipulaci s integrovaným zámkem.
– Poloautomatické bajonetové systémy – nabízejí dobrý poměr cena/kvalita, ale nejsou doporučeny pro nosiče kol kvůli nižší stabilitě.
- Elektricky sklopné tažné zařízení – luxusní varianta, která umožňuje stiskem tlačítka sklopit kulový čep pod nárazník. Uchovává čistý vzhled vozu a nezanechává viditelné části, ale je nejdražší a dostupná pouze pro omezený počet modelů (výrobci Brink, Oris, Westfalia).
- Přírubové tažné zařízení – používají se hlavně u užitkových vozidel s vysokou nosností, kde je potřeba robustní uchycení a vyšší tažná kapacita. Pro běžná osobní auta nejsou vhodná kvůli větší hmotnosti a komplikovanější montáži.
Jak poznat přípravu vozu pro tažné zařízení?
Příprava vozu zahrnuje přítomnost vyznačených montážních bodů a elektroinstalace tažného zařízení pro připojení osvětlení přívěsu. Výrobci často instalují předpřipravené otvory nebo záslepky v zadním nárazníku, které přesně odpovídají montážním bodům tažného zařízení. Tyto montážní body jsou pevné části karoserie určené k bezpečnému uchycení nosníku tažného zařízení. Při kontrole vozu je vhodné ověřit, zda jsou tyto body přístupné a zda je k dispozici odpovídající elektroinstalace s 7pinovou nebo 13pinovou zásuvkou. Správná příprava výrazně usnadňuje montáž a zajišťuje bezproblémovou homologaci tažného zařízení podle platných předpisů.
Jak funguje princip tažných zařízení?
Princip činnosti tažných zařízení spočívá v mechanickém uchycení kulového čepu, který přenáší tažnou sílu mezi vozidlem a přívěsem. Pevné tažné zařízení má kulový čep trvale připevněný k nosníku vozidla šrouby nebo svařením, což zajišťuje vysokou pevnost a spolehlivost při tažení těžších přívěsů. Odnímatelné tažné zařízení využívá bajonetový mechanismus, který umožňuje rychlou demontáž kulového čepu bez použití nářadí, čímž šetří místo a zlepšuje vzhled vozu při běžném provozu.
Elektricky sklopné tažné zařízení kombinuje motorický mechanizmus s elektroinstalací, který stiskem tlačítka sklápí kulový čep pod nárazník. Tento systém zachovává homologaci a bezpečnostní parametry, zároveň zlepšuje aerodynamiku a estetiku vozidla. Montáž všech typů tažných zařízení musí odpovídat normám EHK 55 a EU 94/20, aby bylo zajištěno správné fungování a kompatibilita s vozidlem.
| Typ tažného zařízení | Princip činnosti | Výhody | Nevýhody |
|---|---|---|---|
| Pevné | Kulový čep trvale připevněný k rámu vozidla | Nejnižší cena, dlouhá životnost, bezúdržbové | Viditelnost, rušení parkovacích asistentů |
| Odnímatelné (bajonetové) | Kulový čep odnímatelný bez nářadí, bajonetový mechanismus | Pohodlí, estetika, uzamykatelné systémy | Vyšší cena, některé systémy nevhodné pro nosiče kol |
| Elektricky sklopné | Motorický mechanismus sklápí čep pod nárazník | Komfort, design, zachování homologace | Nejvyšší cena, omezená dostupnost |
Tip: Při výběru zvažte, zda preferujete pevnost a bezúdržbovost pevného tažného zařízení, nebo komfort a vzhled elektricky sklopného řešení. Odnímatelné zařízení s bajonetovým mechanismem je vhodné pro uživatele, kteří často střídají použití tažného zařízení a chtějí minimalizovat viditelnost kulového čepu.
Montáž tažného zařízení by měla být provedena odborně, zejména u vozidel s moderními systémy CAN-BUS, aby byla zachována funkčnost ESP a parkovacích asistentů. Správná elektroinstalace (7pinová nebo 13pinová zásuvka) je nezbytná pro bezpečný provoz přívěsu a nosičů kol. Dodržení homologace a správného umístění kulového čepu (průměr 50 mm, výška 350-420 mm od vozovky) je klíčové pro bezpečnost a legálnost provozu.
Na co si dát pozor: Častou chybou je instalace odnímatelného tažného zařízení bez uzamykatelného mechanismu, což může vést k jeho ztrátě nebo poškození. Pro uživatele, kteří tažné zařízení používají pouze občas, jsou vhodnější odnímatelné systémy, zatímco pro časté a náročné tažení se doporučuje pevné zařízení.
Výběr tažného zařízení podle použití a typu vozidla
Pro správný výběr tažného zařízení je zásadní zohlednit frekvenci použití a typ přívěsu. Odnímatelné tažné zařízení oceníte především při občasném tažení, například pro nosič kol nebo lehký přívěs, protože jej lze snadno demontovat a nezasahuje do vzhledu vozidla. Naopak pevné tažné zařízení je vhodné pro časté a náročné tažení díky své vyšší odolnosti a dlouhé životnosti.
Elektricky sklopné tažné zařízení nabízí vyšší komfort a estetiku, protože jej lze snadno sklopit pod nárazník bez nutnosti demontáže, což ocení majitelé osobních aut s častým využitím tažné kapacity a požadavkem na elegantní vzhled vozu.
- Zhodnoťte frekvenci použití – občasné využití preferuje odnímatelné tažné zařízení, časté pevné či elektricky sklopné.
- Určete typ přívěsu – lehké přívěsy zvládne i odnímatelné zařízení, těžší vyžadují pevné s odpovídající homologací tažného zařízení.
- Vyberte vhodný typ zařízení – zvažte komfort a estetiku, zejména u osobních aut je elektricky sklopné tažné zařízení ideální.
- Nezapomeňte na elektroinstalaci tažného zařízení – správná montáž je klíčová pro bezpečnost a funkčnost.
Tip: Častá chyba při výběru je ignorování homologace tažného zařízení, což může vést k pokutám a problémům při kontrole vozidla.
Technické parametry, normy a elektroinstalace tažných zařízení
Tažné zařízení musí nést typový štítek s technickými parametry, které zahrnují tažnou kapacitu, maximální svislé zatížení a D-hodnotu vyjádřenou v kilonewtonech (kN). Kulový čep tažného zařízení má standardní průměr 50 mm a jeho výška nad vozovkou musí být v rozmezí 350 až 420 mm, což zajišťuje správné spojení s přívěsem. Homologace tažného zařízení podle normy EHK 55 a evropské směrnice 94/20 zaručuje jeho bezpečnost a shodu s platnými technickými požadavky.
Elektroinstalace tažného zařízení se dělí na 7pinovou a 13pinovou zásuvku. 7pinová zásuvka je určena pro nebrzděné přívěsy s hmotností do 750 kg, zatímco 13pinová zásuvka slouží pro přívěsy s brzdou nad 750 kg a nabízí širší funkčnost, například osvětlení a napájení přívěsu. Montáž tažného zařízení musí být provedena tak, aby odpovídala homologaci a zajišťovala bezpečný provoz.
| Parametr | Hodnota / Popis | Poznámka |
|---|---|---|
| Tažná kapacita | dle štítku v kN | Maximální síla tažení |
| Svislé zatížení | dle štítku v kg | Maximální zatížení na kulový čep |
| D-hodnota | v kN | Dynamická síla při brzdění |
| Průměr kulového čepu | 50 mm | Standardní rozměr |
| Výška kulového čepu | 350-420 mm | Nad vozovkou |
| Homologace | EHK 55, EU směrnice 94/20 | Povinná pro legální používání |
| Elektroinstalace | 7pinová (do 750 kg), 13pinová (>750 kg) | Rozdělení podle typu přívěsu |
Princip činnosti tažných zařízení a jejich typy
Princip činnosti tažných zařízení spočívá v mechanickém spojení vozidla s přívěsem, které umožňuje bezpečné tažení. Hlavní typy tažných zařízení zahrnují odnímatelné, pevné a elektricky sklopné tažné zařízení. Odnímatelné zařízení je vhodné pro řidiče, kteří tažení využívají nepravidelně, zatímco pevné tažné zařízení nabízí vyšší pevnost a stabilitu, ale omezuje estetiku vozidla. Elektricky sklopné tažné zařízení kombinuje výhody pevného tažného zařízení a možnosti jeho sklopit pod nárazník, což ocení ti, kdo chtějí zachovat design vozu a zároveň mít plnou funkčnost tažení.
Tip: Při montáži tažného zařízení si dejte pozor na správnou homologaci a přesné dodržení výšky kulového čepu, protože nesprávné parametry mohou vést k pokutám a nebezpečí při jízdě.
Montáž, legislativa a údržba tažných zařízení
Montáž, legislativa a údržba tažných zařízení vyžadují odborný přístup a dodržování platných pravidel. Správná instalace a pravidelná péče zajistí bezpečný provoz a dlouhou životnost tažného zařízení.
Doporučený postup montáže
Montáž tažného zařízení by měla probíhat v certifikovaném servisu, zejména u vozidel vybavených CAN-BUS systémem. Správná montáž zaručuje funkčnost elektroinstalace tažného zařízení a neohrožuje bezpečnostní systémy vozu. Od roku 2026 je odborná montáž standardem, který ovlivňuje i platnost záruky.
Legislativní požadavky a zápisy
Každé tažné zařízení musí být správně homologováno a zapsáno do technického průkazu vozidla. Bez tohoto zápisu není možné zařízení legálně používat. Zápis zahrnuje i údaje o typu tažného zařízení, ať už jde o pevné tažné zařízení, odnímatelné tažné zařízení nebo elektricky sklopné tažné zařízení.
Údržba a kontrola tažného zařízení
Průměr kulového čepu tažného zařízení musí být minimálně 49 mm a nesmí vykazovat vůli, která by ohrozila bezpečnost. U odnímatelných tažných zařízení je nezbytné pravidelně mazat a čistit bajonetový mechanismus, aby byl zachován správný zámek a snadná manipulace.
Údržba tažného zařízení zahrnuje:
- kontrolu mechanických částí na opotřebení a vůli
- mazání bajonetového mechanismu u odnímatelných zařízení
- ověření správné funkce elektroinstalace tažného zařízení
- revizi upevnění a upevňovacích prvků po sezoně
Tip: Častou chybou je nedostatečná kontrola vůle kulového čepu, která může způsobit poškození zařízení a zvýšit riziko nehody.
Specifika tažných zařízení pro elektromobily a hybridní vozidla
Specifika tažných zařízení pro elektromobily a hybridní vozidla vyžadují pečlivý přístup kvůli jejich konstrukci a citlivým systémům. Instalace tažného zařízení musí respektovat aerodynamiku, bezpečnostní systémy a elektrickou výbavu vozidla.
Vliv tažného zařízení na dojezd elektromobilů
Zvýšení hmotnosti tažného zařízení a přívěsu může snížit dojezd elektromobilu o 5-10 %. Aerodynamický odpor roste zejména u pevných tažných zařízení, což zvyšuje spotřebu energie. Odnímatelné nebo elektricky sklopné tažné zařízení pomáhá minimalizovat tento dopad.
| Typ tažného zařízení | Dopad na dojezd | Vliv na aerodynamiku |
|---|---|---|
| Pevné tažné zařízení | -10 % | Výrazné zvýšení |
| Odnímatelné tažné zařízení | -5 % | Mírné zvýšení |
| Elektricky sklopné tažné zařízení | -6 % | Minimalizované |
Kompatibilita s bezpečnostními systémy
Montáž tažného zařízení u elektromobilů a hybridních vozidel musí být kompatibilní s jejich bezpečnostními systémy, například s airbagy a asistencí řízení. Nesprávná instalace může narušit funkci těchto systémů a ohrozit bezpečnost posádky.
Speciální elektroinstalace
Elektromobily a hybridy vyžadují speciální elektroinstalaci tažného zařízení, která zajišťuje správnou funkci osvětlení, signalizace a dalších asistenčních prvků. Homologace tažného zařízení často zahrnuje i kontrolu této elektroinstalace, aby se předešlo závadám.
Tip: Pro montáž tažného zařízení u elektromobilu doporučuji volit odnímatelný nebo elektricky sklopný typ, který šetří dojezd i zachovává aerodynamiku. Naopak pevné tažné zařízení se hodí spíše pro vozy, kde je prioritou vyšší nosnost a stabilita, ale počítejte s vyšší spotřebou.
Časté dotazy
Jaké jsou hlavní typy tažných zařízení?
Pevné, odnímatelné (horizontální, vertikální, automatické, poloautomatické), elektricky sklopné a přírubové tažné zařízení.
Co znamená homologace EHK 55 u tažných zařízení?
Homologace EHK 55 potvrzuje, že tažné zařízení splňuje evropské bezpečnostní normy a je schválené pro provoz.
Jaký je standardní průměr kulového čepu tažného zařízení?
Průměr kulového čepu musí být 50 mm podle norem DIN 74058 a ISO 1103.
Kdy je vhodné použít odnímatelné tažné zařízení?

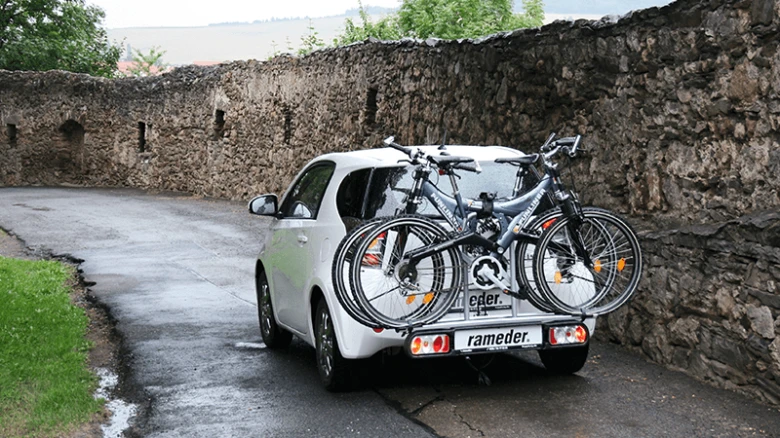

Odnímatelné tažné zařízení je vhodné pro občasné použití, například pro nosič kol nebo lehký přívěs.
Jaký je rozdíl mezi 7pinovou a 13pinovou elektroinstalací?
7pinová zásuvka se používá pro nebrzděné přívěsy do 750 kg, 13pinová pro brzděné přívěsy nad 750 kg a obytné vozy.
Jak často je potřeba kontrolovat tažné zařízení?
Kontrola průměru kulového čepu a upevnění by měla být pravidelná, průměr nesmí být menší než 49 mm.
Co je bajonetový mechanismus u odnímatelných tažných zařízení?
Bajonetový mechanismus umožňuje demontáž kulového čepu bez nářadí, často v poloautomatickém režimu.
Jak ovlivňuje tažné zařízení dojezd elektromobilu?
Zvýšení hmotnosti tažného zařízení a přívěsu může snížit dojezd elektromobilu o 5-10 %.
Jaké jsou legislativní požadavky na montáž tažného zařízení?
Montáž by měla být provedena odborně a zařízení musí být zapsáno do technického průkazu vozidla.
Jak se správně udržuje odnímatelné tažné zařízení?
Je potřeba mazat a čistit bajonetový mechanismus a sundávat kulový čep, pokud není používán.
Jak poznám, že má můj vůz přípravu pro montáž tažného zařízení?
Příprava se obvykle pozná podle přítomnosti montážních bodů a kabeláže, které odpovídají specifikacím výrobce vozu, například schéma přípravy v návodu k vozidlu.
Jaké jsou hlavní kroky při výběru tažného zařízení pro osobní automobil?
Nejprve zjistěte maximální nosnost vozidla, poté vyberte typ tažného zařízení (pevné, odnímatelné), který odpovídá vašim potřebám, a nakonec ověřte kompatibilitu s elektroinstalací.
Co znamená maximální svislé zatížení tažného zařízení a jak ho zjistit?
Maximální svislé zatížení je maximální hmotnost, kterou může tažné zařízení nést vertikálně, obvykle uvedená v kilogramech na štítku zařízení nebo v technické dokumentaci.
Jaké jsou rozdíly mezi odnímatelnými a pevnými tažnými zařízeními z hlediska užívání?
Odnímatelné tažné zařízení lze snadno demontovat, což zlepšuje estetiku a aerodynamiku vozu, zatímco pevné zařízení je trvale připojené a obvykle má vyšší nosnost.
Jaký je princip činnosti horizontálního tažného zařízení?
Horizontální tažné zařízení přenáší tahovou sílu v horizontální rovině přes pevnou konstrukci, což umožňuje stabilní spojení s taženým vozidlem nebo příslušenstvím.
