Známky a rozpoznání vadného snímače vačkového hřídele v autě

Vadný snímač vačkového hřídele narušuje časování vstřikování paliva a zapalování, což vede k nepravidelnému chodu motoru nebo úplnému selhání startu. Správná diagnostika snímače vačkového hřídele vyžaduje kontrolu elektrických hodnot pomocí multimetru a vyhodnocení chybových kódů řídicí jednotky. Včasné rozpoznání příznaků vadného snímače vačky chrání motor před poškozením způsobeným nesprávným spalovacím cyklem.

Hlavní příznaky vadného snímače vačkového hřídele

Vadný snímač vačkového hřídele se nejčastěji projevuje nepravidelným chodem motoru, obtížným startováním nebo náhlým zhasnutím pohonné jednotky za jízdy. Protože snímač polohy vačkového hřídele funkce spočívá v synchronizaci vstřikování paliva a časování zážehu, jeho selhání okamžitě ovlivňuje efektivitu spalování.

Když řídicí jednotka motoru (ECU) přestane dostávat přesná data z čidla, rozsvítí se kontrolka motoru (Check Engine Light). Časté jsou rovněž chybové kódy P0335 a P0336, které indikují problémy s korelací mezi vačkovým a klikovým hřídelem.

Typické známky vadného snímače vačky v autě

• Problémy se startováním motoru – motor točí, ale nenaskočí, protože jednotka neví, v jaké poloze jsou písty.
• Ztráta výkonu motoru – řídicí jednotka přejde do nouzového režimu, aby zabránila poškození motoru.
• Stalling motoru – náhlé zhasnutí motoru při volnoběhu nebo během plynulé jízdy.
• Rozsvícení kontrolky motoru – diagnostika snímače vačkového hřídele zaznamená nesrovnalost v signálu.
• Zvýšená spotřeba paliva – chyby snímače vačky motor nutí k neoptimálnímu vstřikování směsi.

Odborná rada: Pokud zaznamenáte tyto příznaky, nečekejte na úplné selhání vozu. Častá chyba je ignorování kontrolky motoru, což může vést k poškození katalyzátoru kvůli nedokonalému spalování. Tento snímač se hodí pro řidiče, kteří chtějí udržet motor v kondici, ale rozhodně není vhodný pro neodborné zásahy bez základních znalostí elektroinstalace. Pamatujte, že následná kalibrace snímače vačky je po výměně nutná u většiny moderních vozidel.

Typy snímačů vačkového hřídele a jejich principy

Snímač polohy vačkového hřídele funkce spočívá v přesném určení úhlové polohy vačky, což řídicí jednotce (ECU) umožňuje synchronizovat časování zapalování a vstřikování paliva. Hallův snímač využívá Hallův efekt, permanentní magnet a spouštěcí kolo k vytvoření digitálního obdélníkového signálu, který je nezávislý na otáčkách motoru. Tento typ vyžaduje externí napájení (typicky 5 V nebo 12 V) a vyniká spolehlivostí i při velmi nízkých otáčkách. Naproti tomu magnetoelektrický (indukční) snímač funguje na principu elektromagnetické indukce a nevyžaduje externí napájení, protože generuje vlastní střídavé napětí, jehož amplituda přímo závisí na otáčkách motoru.

Fotoelektrický snímač využívá světelný paprsek přerušovaný rotujícím kotoučem, což zajišťuje velmi vysokou přesnost měření. V automobilovém průmyslu se však používá zřídka, neboť je extrémně citlivý na nečistoty a vlhkost, které mohou narušit čitelnost optické dráhy a způsobit výpadky signálu. Při potížích s chodem motoru vám diagnostika snímače vačkového hřídele pomůže odhalit, zda systém dostává korektní data pro synchronizaci rozvodových fází. Pokud provádíte měření snímače vačky multimetr, u indukčních typů sledujte střídavé napětí (např. cca 0,5 V při startu), zatímco u Hallových senzorů ověřujte spínání napěťové úrovně mezi 0 a 5 V.

Odborná rada: Častá chyba při diagnostice spočívá v záměně typu snímače, kdy technik aplikuje nesprávný postup měření. Indukční typy vyžadují měření odporu (typicky 1 až 4 kΩ dle servisní příručky) a střídavého napětí, zatímco Hallovy senzory vyžadují kontrolu napájecího napětí a digitálního výstupu. Tento díl se hodí pro moderní vozy s elektronickým řízením motoru a přímým vstřikem, ale není vhodný pro starší karburátorové systémy bez elektronické řídicí jednotky. Na co si dát pozor: u Hallových snímačů může dojít k situaci, kdy snímač vykazuje správnou napěťovou úroveň, ale hrany signálu neodpovídají impulsnímu kolu, což vede k chybám synchronizace, které běžný multimetr neodhalí.

Diagnostika a měření snímače vačkového hřídele

Diagnostika snímače vačkového hřídele vyžaduje přesné ověření elektrických parametrů, které přímo ovlivňují řídicí jednotku motoru. Správná diagnostika snímače vačkového hřídele vyloučí nebo potvrdí elektrickou závadu součástky.

Měření odporu snímače vačky

Pro zjištění stavu indukčního snímače použijte multimetr přepnutý na měření odporu. Přiložte měřicí hroty na vývody snímače a ověřte, zda naměřené hodnoty odpovídají specifikacím výrobce. Běžný odpor snímače se pohybuje v rozmezí 1 až 4 kΩ. Pokud multimetr vykazuje nekonečný odpor nebo nulu, je snímač interně přerušený nebo zkratovaný. Tento návod jak proměřit snímač vačkového hřídele multimetr je základním krokem při hledání příčiny chyby motoru.

Měření napětí a tvaru signálu

Hallův snímač vyžaduje pro správnou funkci napájení a generuje digitální napětí signálu v rozsahu 0 až 5 V. Osciloskop je v tomto případě nezbytný pro zobrazení reálného tvaru signálu, který musí vykazovat čisté obdélníkové pulzy.

Odborná rada: Při kontrole signálu osciloskopem hlídejte ostré hrany pulzů, protože jejich zaoblení signalizuje degradaci vnitřní elektroniky snímače.

Použití diagnostických nástrojů

Moderní diagnostický nástroj dokáže okamžitě detekovat chybové kódy P0335 a P0336, které indikují problémy se synchronizací vačky a klikového hřídele. Po výměně vadného dílu je nutné provést reset snímače vačkového hřídele v softwaru jednotky, aby se předešlo chybám v časování. U některých typů motorů je vyžadována kalibrace snímače vačky pro správné nastavení předstihu zážehu a vstřiku paliva.

1. Odpojení konektoru – zajistěte vypnuté zapalování, aby nedošlo ke zkratu pinů.
2. Měření odporu – multimetr nastavte na rozsah kΩ a změřte odpor mezi piny.
3. Kontrola napájení – zapněte zapalování a multimetrem ověřte přítomnost napětí na přívodním pinu.
4. Sledování průběhu – osciloskop připojte na signálový vodič a protočte motor startérem.

Častá chyba: Při diagnostice často dochází k záměně pinů nebo špatnému ukostření měřicího přístroje, což vede k chybným naměřeným hodnotám. Diagnostika se hodí pro vozidla s přímým vstřikováním, ale není vhodná pro laiky bez základní znalosti práce s multimetrem.

Příčiny a dopady poškození snímače vačkového hřídele

Snímač polohy vačkového hřídele zajišťuje přesnou synchronizaci vstřikování paliva a zapalování, což definuje zásadní význam snímače vačkového hřídele pro motor. Jeho selhání často pramení z kombinace nepříznivých provozních podmínek a mechanického opotřebení, které vyžadují precizní diagnostiku snímače vačkového hřídele. Správná funkce závisí na schopnosti snímače detekovat úhlovou polohu hřídele a předávat data řídicí jednotce (ECU), která následně koriguje časování ventilů.

Vliv environmentálních podmínek

Poškození snímače často vyvolává extrémní vliv tepla, které degraduje vnitřní elektroniku a kabeláž. Neustálé vibrace motoru vedou k únavě materiálu, zatímco znečištění konektorů olejem narušuje přenos dat.

• Vysoké provozní teploty způsobují křehnutí plastového pouzdra a následné mikrotrhliny.
• Pronikající vlhkost a nečistoty způsobují oxidaci kontaktů, což zvyšuje elektrický odpor v obvodu.
• Magnetická degradace permanentního magnetu snižuje citlivost vůči otáčejícímu se terči a oslabuje generovaný signál.

Dlouhodobé dopady vadného snímače na motor

Pokud ignorujete známky vadného snímače vačkového hřídele, riskujete vážné chyby snímače vačky motor, které mohou vést až k poškození katalyzátoru kvůli spalování příliš bohaté směsi. Nekvalitní náhradní díly vedou k nepřesným signálům, což znemožňuje správné časování ventilů a snižuje celkovou životnost motoru.

Odborná rada: Častá chyba spočívá v instalaci levných neoriginálních senzorů, které vykazují odlišnou impedanci oproti specifikaci výrobce, což vyžaduje opětovný reset snímače vačkového hřídele. Pro zkušené mechaniky je proto měření snímače vačky multimetr nezbytností pro ověření správné funkce před finální kalibrací snímače vačky. U indukčních snímačů hlídejte rozkmit signálu, který musí dosahovat minimálně 0,5 V při startu, jinak motor nenaskočí.

Tento postup se hodí pro majitele vozů s vyšším nájezdem, kde dochází k přirozené únavě magnetických materiálů. Pro majitele zánovních vozů s elektronickými závadami na kabeláži se naopak doporučuje primárně kontrola konektorů a napájecího napětí 5 V nebo 12 V. Vždy zvažte odbornou diagnostiku, pokud pociťujete nepravidelný chod, neboť textové hlášky v řídicí jednotce mohou být zavádějící.

Výměna a reset snímače vačkového hřídele

Správná výměna snímače polohy vačkového hřídele a následná kalibrace zajistí obnovení správného časování motoru. Pro majitele vozů hledající návod, jak opravit vadný snímač vačkového hřídele, přinášíme ověřený postup.

Postup výměny snímače

Výměna snímače začíná vždy zajištěním bezpečnosti a čistoty motorového prostoru. Před manipulací s elektronikou je nezbytné odpojit záporný pól baterie, čímž předejdete poškození řídicí jednotky.

1. Odpojení baterie – odpojte záporný pól pro zamezení zkratu během práce.

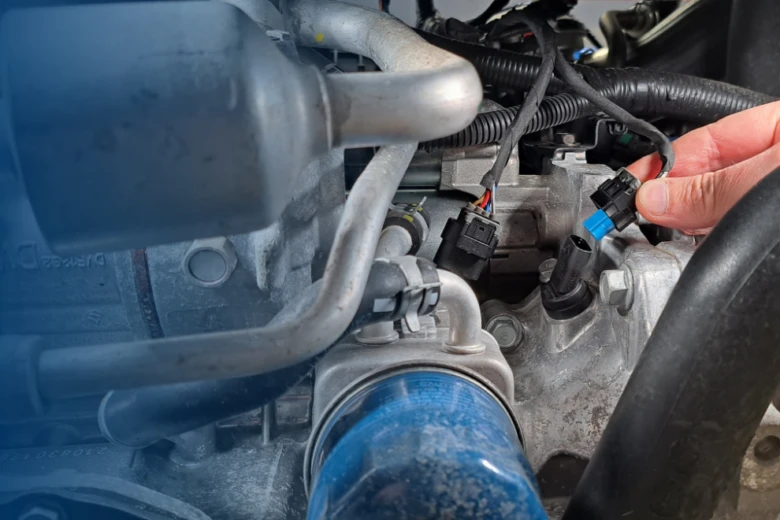

2. Demontáž konektoru – stiskněte pojistku a opatrně stáhněte elektrický konektor ze snímače.
3. Vyšroubování šroubu – odstraňte upevňovací šroub pomocí gola sady nebo klíče.
4. Instalace dílu – nasaďte nový snímač, ideálně originální díly, a zajistěte jej šroubem.
5. Zapojení konektoru – připojte elektroinstalaci a následně znovu připojte baterii.

Odborná rada: Častá chyba při montáži spočívá v poškození těsnicího O-kroužku, který při suchém nasazování snadno podlehne deformaci. Před montáží jej lehce potřete čistým motorovým olejem.

Reset a kalibrace po výměně

Po fyzické výměně vyžaduje systém reset snímače, aby řídicí jednotka přijala nový signál. Diagnostika snímače vačkového hřídele pomocí OBD-II skeneru je nejrychlejší cestou k vymazání chybových kódů.

Reset snímače vačkového hřídele často probíhá automaticky během jízdního cyklu, kdy motor dosáhne provozní teploty. Kalibrace snímače vačky je nutná u moderních motorů s variabilním časováním ventilů, kde řídicí jednotka provádí učení polohy vačky na základě referenčních bodů. Pokud přetrvávají příznaky poruchy snímače vačkového hřídele, zkontrolujte integritu kabelového svazku.

Otázka: Pro koho se výměna snímače doma hodí?

Tento úkon se hodí pro zkušené kutily s přístupem k základnímu nářadí a diagnostice. Naopak nedoporučuji pokusy o výměnu bez vybavení u vozů s velmi omezeným prostorem v motorovém prostoru, kde hrozí ulomení úchytů.

Umístění snímače vačkového hřídele a rozdíl od snímače klikové hřídele

Správná identifikace komponentů je zásadní pro přesnou diagnostiku snímače vačkového hřídele a prevenci záměny s ostatními čidly motoru. Pochopení jejich specifického umístění a funkce vám ušetří čas při hledání příčiny, proč motor vykazuje chyby snímače vačky motor.

Umístění snímače vačkového hřídele

Snímač vačkového hřídele se nachází v horní části motoru, obvykle v blízkosti hlavy válců u ozubeného kola nebo řemenice vačkové hřídele. Jeho úkolem je detekovat úhlovou polohu vačky a přenášet data do řídicí jednotky (ECU) pro řízení časování zapalování a vstřikování paliva. Při hledání identifikujte malý černý plastový díl zajištěný jedním šroubem s připojeným elektrickým konektorem. Častá chyba: uživatelé zaměňují snímač za zapalovací cívku nebo ventil odvětrávání klikové skříně, které jsou v motorovém prostoru vizuálně podobné.

Rozdíl mezi snímačem vačky a klikové hřídele

Snímač vačkového hřídele určuje polohu pístu ve válci během spalovacího cyklu, zatímco snímač klikové hřídele monitoruje otáčky motoru přímo na setrvačníku nebo řemenici. Snímač vačky synchronizuje vstřikování paliva, zatímco snímač kliky je primárně klíčový pro časování zážehu. Diagnostika snímače vačkového hřídele vyžaduje pozornost, neboť oba díly mohou mít podobné pouzdro, ale odlišnou funkci v systému řízení motoru.

• Snímač vačky: hlídá fázi rozvodu a synchronizaci ventilů, přičemž u motorů typu K4M může vačková hřídel předbíhat klikovou až o 45 stupňů.
• Snímač kliky: určuje přesné otáčky motoru pro zapalování a vstřikování, přičemž jeho porucha často vyvolává chybové kódy P0335 nebo P0336.

Odborná rada: Pokud řešíte příznaky vadného snímače vačky, vždy nejprve ověřte čistotu konektoru, protože oxidace kontaktů často simuluje nefunkčnost senzoru. Diagnostiku provádějte měřením snímače vačky multimetr až po vyloučení mechanického poškození kabeláže, přičemž napětí na vodičích by mělo vykazovat hodnoty 5 V nebo 12 V a signál by měl kolísat mezi 0 a 5 V.

Tip: Výměna vadného snímače je nejefektivnějším řešením, neboť oprava vnitřních magnetických částí není možná. Tento postup se hodí pro majitele vozů s diagnostikovanou chybou synchronizace, zatímco pro vozy s mechanicky poškozenými rozvody se výměna snímače nehodí, protože problém leží v časování řetězu či řemene.
