Vadný snímač vačkového hřídele výrazně ovlivňuje správnou funkci motoru a může způsobit problémy s jeho startováním či chodem. Porucha snímače otáček se často projevuje nepravidelným chodem motoru nebo rozsvícením kontrolky motoru. Přesné umístění snímače vačkového hřídele v motoru usnadní jeho diagnostiku a případnou výměnu.
📝 Hlavní myšlenky
- Snímač vačkového hřídele může posunout otevření ventilů až o 45° díky přesuvníku.
- Porucha snímače se často projeví obtížným startováním a nestabilním chodem motoru.
- Snímač vačkového hřídele je typicky umístěn na krytu rozvodů nebo přímo na vačkové hřídeli.
- Existují dva hlavní typy snímačů: indukční a Hallovy, liší se principem fungování a napájením.
- Při poruše snímače se může rozsvítit kontrolka „check engine“ a uložit chybové kódy jako P0335 či P0336.
Hlavní příznaky poruchy snímače vačkového hřídele
Jaké jsou hlavní příznaky poruchy snímače vačkového hřídele?
Hlavní známky poruchy snímače vačkového hřídele zahrnují obtížné startování motoru, kdy motor nemusí nastartovat ani po několika pokusech, a kolísání otáček během jízdy. Motor může náhle ztratit výkon, zejména při nízkých otáčkách, a často dochází k nečekanému zhasnutí motoru ve volnoběhu nebo při pomalé jízdě. Na přístrojové desce se rozsvítí kontrolka „check engine“, přičemž diagnostika často odhalí chybové kódy jako P0340 nebo P0341, které signalizují poruchu snímače polohy vačkového hřídele. Tyto příznaky vznikají kvůli nesprávnému snímání polohy vačkového hřídele, což narušuje časování vstřikování paliva a zážeh, a může vést k přechodu motoru do nouzového režimu s omezením otáček na přibližně 3500 ot./min. Porucha snímače také zpomaluje reakci motoru na akceleraci a zvyšuje spotřebu paliva.
Jak poznat vadný snímač vačkového hřídele?
Vadný snímač vačkového hřídele se pozná podle několika konkrétních symptomů:
- výpadky výkonu motoru při zrychlování, kdy motor nedosahuje očekávaných otáček
- kolísání otáček motoru, zejména na volnoběh, kdy otáčky nestabilně klesají a stoupají
- rozsvícení kontrolky motoru (check engine) s chybovými kódy souvisejícími se snímačem, například P0340 (porucha obvodu snímače vačkového hřídele) nebo P0341 (nesprávný rozsah signálu)
- obtížné nebo nemožné nastartování motoru, zejména za studena nebo po delší odstávce
Diagnostika vadného snímače zahrnuje měření elektrického odporu u indukčních snímačů (typicky v rozsahu 500 až 1500 ohmů podle výrobce) a kontrolu digitálního signálu u Hallových snímačů pomocí OBD skeneru. Dále je nutné zkontrolovat konektory, kabeláž a stav impulzního kola (reluctor wheel), kde ulomené zuby nebo znečištění mohou způsobit nesprávné snímání. Nesprávná kalibrace nebo mechanické poškození snímače vede k nestabilnímu signálu, který řídicí jednotka motoru vyhodnotí jako chybný.
Tip: Častou chybou je ignorovat kolísání otáček a rozsvícení kontrolky „check engine“, což může vést k dalším mechanickým problémům motoru, například poškození katalyzátoru nebo zvýšenému opotřebení vstřikovačů.
—
| Příznak poruchy snímače vačkového hřídele | Popis a dopad |
|---|---|
| Obtížné startování | Motor se nespouští nebo startuje se zpožděním, zejména za studena |
| Kolísání otáček | Nestabilní volnoběh, motor se škube při jízdě |
| Zhasínání motoru | Motor se vypne bez varování při nízkých otáčkách |
| Rozsvícení kontrolky „check engine“ | Uložení chybových kódů P0340, P0341 signalizujících poruchu snímače |
| Omezení výkonu | Motor přechází do nouzového režimu s omezením otáček na cca 3500 ot./min |
—
Pro koho se to hodí: Tento přehled pomůže majitelům vozidel s benzínovými i dieselovými motory, kde je snímač vačkového hřídele klíčový pro správné časování motoru.
Pro koho se to nehodí: U starších vozidel bez elektronického řízení motoru nebo u některých speciálních motorů bez snímače vačkového hřídele nemusí být tyto příznaky relevantní.
Umístění snímače vačkového hřídele v motoru
Kde se nachází snímač vačkového hřídele v motoru?
Snímač vačkového hřídele je standardně umístěn na krytu rozvodů motoru, kde je pevně připevněn v bezprostřední blízkosti vačkového hřídele. U řadových motorů bývá snímač na přední straně motoru pod krytem rozvodů, což umožňuje relativně snadný přístup při diagnostice a výměně. V motorech typu V se snímač nachází na krytech rozvodů u každé hlavy válců zvlášť, což je nutné pro přesné snímání polohy vačkových hřídelů obou válcových řad. Toto umístění je klíčové pro správnou synchronizaci řízení vstřikování paliva a zapalování, protože snímač poskytuje řídicí jednotce motoru (ECU) přesné údaje o poloze vačkového hřídele.
- Snímač je vždy fixován na krytu rozvodů v těsné blízkosti vačkového hřídele, kde snímá impulzy z impulzního kola nebo zubů na vačkovém hřídeli.
- Přístup k snímači může být u motorů typu V omezený kvůli konstrukci motoru a umístění dalších komponentů.
- Typ snímače (indukční nebo Hallův) nemění jeho základní umístění, které je standardizované podle konstrukce motoru a výrobce vozidla.
- Správná snímací vzdálenost mezi snímačem a impulzním kolem je obvykle 0,3 až 1,5 mm, což je nezbytné pro stabilní a přesný signál.
Jak zjistit, že je snímač vačkového hřídele poškozený?
Porucha snímače vačkového hřídele se odhalí nejen pomocí diagnostických testů a odečtu chybových kódů (například P0340 nebo P0341), ale i fyzickou kontrolou snímače a jeho připojení. Mezi běžné příznaky patří:
- Praskliny nebo mechanické poškození těla snímače, které mohou ovlivnit jeho funkci.
- Opotřebené, oxidované nebo uvolněné konektory a kabeláž, které způsobují přerušení signálu.
- Nesprávné nebo kolísavé výstupní signály při měření multimetrem nebo osciloskopem, což indikuje poruchu vinutí nebo elektroniky snímače.
- Diagnostický přístroj může zaznamenat nesoulad otáček vačkového a klikového hřídele, což vede k chybám v řízení motoru.
- Motor vykazuje obtížné startování, nepravidelný chod, škubání, zhasínání nebo přechod do nouzového režimu s omezením otáček (typicky do 3500 ot./min).
- Zkontrolujte kabeláž a konektory na známky opotřebení, oxidace nebo mechanického poškození.
- Použijte diagnostický skener k vyčtení chybových kódů a k ověření správné synchronizace vačkové a klikové hřídele.
- Sledujte nestabilní otáčky motoru na volnoběh, které jsou typickým příznakem vadného snímače.
- Častá chyba: přehlédnutí fyzického poškození snímače, které často doprovází elektronické závady a vede k nesprávným diagnostickým závěrům.
Tip: Diagnostické testy by vždy zahrnovaly kontrolu signálu snímače pomocí osciloskopu nebo specializovaného diagnostického nástroje, protože multimetrem lze často zachytit jen základní poruchy.
Princip a typy snímačů vačkového hřídele
Snímač vačkového hřídele přesně snímá polohu a otáčky vačkového hřídele, což umožňuje správné časování vstřikování paliva a zapalování. Existují dva hlavní typy snímačů: indukční a Hallovy. Indukční snímač pracuje na principu elektromagnetické indukce a generuje střídavé napětí, jehož amplituda roste úměrně s otáčkami vačkového hřídele. Hallův snímač vyžaduje externí napájení 5 V nebo 12 V a produkuje digitální obdélníkový signál, který řídicí jednotka motoru (ECU) snadno vyhodnocuje, zejména při nízkých otáčkách a volnoběhu.
Jak funguje snímač vačkového hřídele a jak ho diagnostikovat
Diagnostika snímače vačkového hřídele zahrnuje měření jeho výstupního signálu a kontrolu napájení. U indukčního snímače se měří střídavé napětí, které by mělo být stabilní a růst s otáčkami motoru, typicky v rozsahu několika stovek milivoltů až jednotek voltů při volnoběhu a nízkých otáčkách. U Hallova snímače se kontroluje přítomnost stabilního digitálního pulzního signálu a správné napájecí napětí (5 V nebo 12 V). Poruchy snímače se často projeví chybovými kódy v diagnostickém systému, například P0340 (porucha snímače vačkového hřídele).
| Typ snímače | Princip fungování | Výstupní signál | Napájení |
|---|---|---|---|
| Indukční snímač | Elektromagnetická indukce | Střídavé napětí (0,1-2 V) | Nepotřebuje |
| Hallův snímač | Efekt Hallovy sondy | Digitální obdélníkový signál (0/5 V) | Vyžaduje (5/12 V) |
Tip: Vadný snímač vačkového hřídele může způsobit nesprávné načítání otáček a polohy, což vede k nestabilnímu chodu motoru, zvýšené spotřebě paliva a ztrátě výkonu. Provoz s poškozeným snímačem není doporučen, protože může způsobit i aktivaci nouzového režimu motoru s omezením otáček. Diagnostika snímače vačkového hřídele patří mezi základní kroky při řešení problémů s chodem motoru.
Jak diagnostikovat a testovat snímač vačkového hřídele
Diagnostika snímače vačkového hřídele vyžaduje přesné měření a kontrolu několika komponent, které ovlivňují jeho správnou funkci. Následující postupy pomohou zjistit, zda je snímač poškozený a jaké hodnoty by měly být naměřeny.

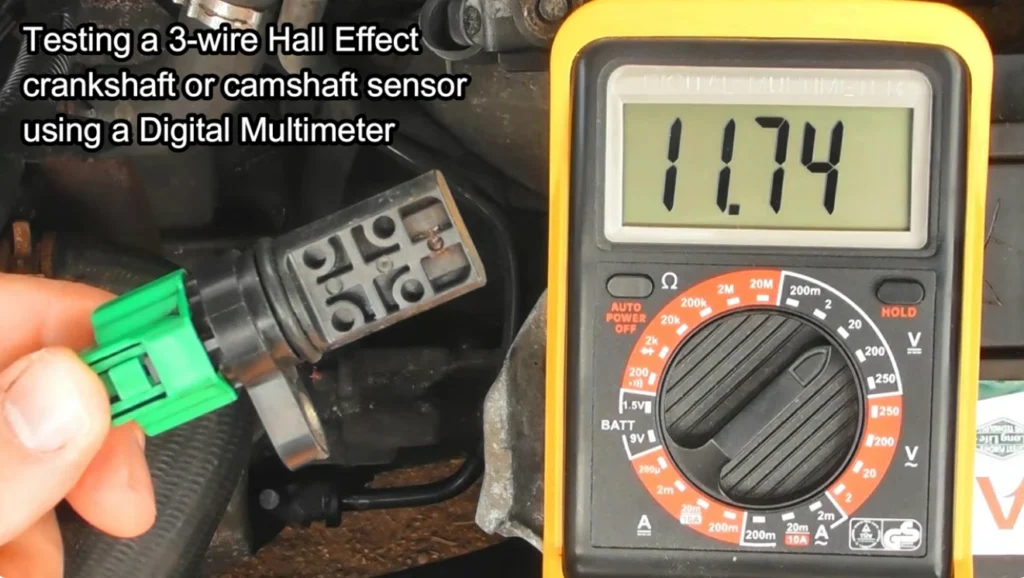

Měření odporu a napětí snímače
Indukční snímače vačkového hřídele mají typický odpor v rozmezí 500 až 1500 ohmů. Měření odporu se provádí pomocí multimetru, který nastavíte na příslušný rozsah (Ω). Napětí u Hallových snímačů je standardně napájeno 5 V, proto je nutné zkontrolovat, zda na konektoru snímače opravdu toto napájení přijde. Absence tohoto napětí může indikovat poruchu nebo problém v kabeláži.
- Nastavte multimetr na měření odporu.
- Připojte měřicí hroty na vývody indukčního snímače.
- Ověřte, zda odpor odpovídá hodnotám uvedeným v tabulce.
- U Hallových snímačů změřte napětí na napájecím konektoru.
- Zaznamenejte výsledky a porovnejte s normou.
| Typ snímače | Odpor (Ω) | Napájecí napětí (V) |
|---|---|---|
| Indukční snímač | 500 – 1500 | – |
| Hallův snímač | – | 4,5 – 5,5 |
Kontrola kabeláže a impulzního kola
Porucha snímače vačkového hřídele často souvisí s vadnou kabeláží nebo impulzním kolem. Nejprve zkontrolujte konektory, zda nejsou zkorodované nebo poškozené. Dále prohlédněte kabeláž na přítomnost přerušení nebo přehnutí vodičů. Stav impulzního kola je klíčový – ulomené nebo opotřebované zuby mohou způsobit nesprávné signály snímače a tím i poruchu otáček motoru.
- Odpojte konektor snímače a vizuálně zkontrolujte čistotu kontaktů.
- Proveďte průchodnost kabelů multimetrem.
- Zkontrolujte impulzní kolo na vačkovém hřídeli, zda nemá ulomené zuby nebo nečistoty.
- V případě poškození impulzního kola je nutná jeho výměna.
- Po kontrole všech komponent proveďte opětovné měření signálu snímače.
Tipy na diagnostiku poruchy snímače vačkového hřídele zahrnují pravidelné ověřování nejen samotného snímače, ale i jeho okolí, tedy kabeláže a impulzního kola, protože příznaky poruchy často způsobuje právě poškození těchto částí.
_Při diagnostice je třeba vzít v úvahu, že vadný snímač vačkového hřídele může způsobit chyby motoru jako špatné časování zapalování nebo problémy s regulací vstřikování._
Příčiny poruch snímače vačkového hřídele a možnosti řešení
Porucha snímače vačkového hřídele často vzniká v důsledku několika základních faktorů, které ovlivňují jeho správnou funkci a přesnost měření otáček. Nejčastější příčinou je zkrat nebo poškození kabeláže, jež narušuje přenos signálu a vede k nesprávným údajům motorového řídicího systému. Vysoká teplota motoru také způsobuje poruchu snímače, protože materiály snímače a jeho součástí mohou degradovat pod vlivem tepelného namáhání. Dalším častým problémem je vlhkost, která proniká do snímače nebo konektorů, čímž vzniká koroze a krátké spojení. Nesprávná montáž snímače vačkového hřídele přispívá k jeho nefunkčnosti, protože i malé posunutí může ovlivnit signál a způsobit chybové kódy.
Jak poznat poruchu snímače vačkového hřídele
- Zkontrolujte kabeláž a konektory na známky poškození nebo zkratu
- Ujistěte se, že snímač je správně umístěný a pevně připevněný
- Sledujte příznaky poruchy snímače, jako jsou kolísání otáček nebo problémy se startováním
- Provádějte diagnostiku snímače vačkového hřídele pomocí OBD čtečky pro identifikaci chybových kódů
- Vyměňte snímač při opakujících se chybách nebo poškození a dbejte na správnou kalibraci po montáži
Tip: Častou chybou je nedostatečné upevnění snímače po výměně, což vede ke špatnému snímání polohy vačkového hřídele a dalším poruchám.
Pro koho se výměna snímače hodí: vozidla s opakovanými chybami motoru nebo při zjištění fyzického poškození. Naopak není nutná při občasných nesprávných hodnotách, které mohou být způsobeny jinými faktory motoru.
Jak probíhá výměna a kalibrace snímače vačkového hřídele
Výměna snímače vačkového hřídele u vozidla Škoda Octavia 2 vyžaduje přesný postup a dodržení bezpečnostních pravidel. Nejprve vypněte zapalování a odpojte baterii, aby nedošlo k nechtěnému zkratu. Následně vyhledejte umístění snímače vačkového hřídele, které se obvykle nachází v blízkosti vačkového hřídele na hlavě válců. Po demontáži vadného snímače nainstalujte nový, dbejte na správné usazení a konektory.
Po fyzické výměně snímače je nutné provést kalibraci pomocí diagnostického nástroje. Ten umožní vymazat chybové kódy, které jsou často příznakem poruchy snímače otáček, a zajistí správné fungování systému řízení motoru. Diagnostika snímače vačkového hřídele zahrnuje i kontrolu signálu, aby bylo možné ověřit jeho stav.
Návod na kontrolu a výměnu snímače otáček vačkového hřídele u Octavie 2
- Vypnutí zapalování – zajistěte, že motor je vypnutý a baterie odpojená
- Demontáž starého snímače – uvolněte šrouby a odpojte konektor
- Instalace nového snímače – pevně jej připevněte na původní místo podle umístění snímače vačkového hřídele
- Zapojení konektoru – zkontrolujte pevné spojení a stav kabeláže
- Připojení diagnostického nástroje – proveďte vymazání chybových kódů a kalibraci snímače
- Testování funkce – spusťte motor a sledujte odezvu řídicí jednotky
Tip: Častou chybou je nesprávné usazení snímače, které vede k opakovaným chybovým kódům a nesprávné signalizaci otáček motoru. Kalibrace pomocí diagnostického přístroje je proto nezbytná pro správné fungování.
Jak porucha snímače vačkového hřídele ovlivňuje emise a spotřebu paliva
Porucha snímače vačkového hřídele narušuje přesnou synchronizaci motoru, což vede ke zvýšení spotřeby paliva i emisí škodlivin. Vadný snímač vačkového hřídele poskytuje nesprávné informace řídicí jednotce motoru, která pak špatně nastavuje vstřikování paliva a zapalování. Tento nesoulad způsobuje neefektivní spalování, což se projeví vyšší spotřebou paliva a překročením emisních limitů.
Jak poznám poruchu snímače vačkového hřídele
Mezi běžné příznaky poruchy snímače patří:
- nepravidelný chod motoru nebo ztráta výkonu
- obtížný start nebo úplný výpadek zapalování
- rozsvícení kontrolky motoru na palubní desce
- zvýšená spotřeba paliva a zhoršené emise škodlivin
Pravidelná diagnostika snímače vačkového hřídele pomáhá odhalit poruchu včas a předchází závažnějším problémům s emisemi a spotřebou. Umístění snímače vačkového hřídele se obvykle nachází v blízkosti vačkového hřídele, což usnadňuje jeho kontrolu a případnou výměnu.
Tip: Na co si dát pozor – častá chyba je ignorování drobných příznaků, které mohou rychle vést k vyšší spotřebě a poruše katalyzátoru. Provoz vozidla s vadným snímačem se nedoporučuje, zvláště pokud je cílem splnit emisní normy.
Rozdíly v projevech poruch snímačů u různých typů motorů
Porucha snímače vačkového hřídele se projevuje různě podle typu motoru, zejména u benzínových a dieselových agregátů, dále podle toho, zda jde o atmosférický nebo přeplňovaný motor. U benzínových motorů vadný snímač často způsobuje nepravidelný běh motoru, problémy se startováním a chybové kódy týkající se řízení zapalování. Dieselové motory reagují poruchou snímače především výpadky výkonu, nárazovým chodem a zvýšenou spotřebou paliva, protože snímač ovlivňuje časování vstřikování. U přeplňovaných motorů se porucha snímače může projevit výrazněji kvůli složitějšímu řízení plnění válců a turbodmychadla.
Typy snímačů vačkového hřídele se liší konstrukcí i umístěním, což ovlivňuje jejich diagnostiku a výměnu. Například u Škody Octavia 2 je snímač umístěn zpravidla na bloku motoru poblíž vačkového hřídele, což je klíčové pro správné načítání otáček a polohy.
| Typ motoru | Projevy poruchy snímače | Specifika diagnostiky |
|---|---|---|
| Benzínový motor | Nestabilní volnoběh, startovací potíže | Kontrola chybových kódů zapalování |
| Dieselový motor | Výpadky výkonu, nárazový chod, zvýšená spotřeba | Diagnostika časování vstřikování |
| Atmosférický motor | Mírnější příznaky, méně náročná kalibrace | Snadnější přístup k snímači |
| Přeplňovaný motor | Výrazné výkyvy výkonu, složitější kalibrace | Nutnost přesné kalibrace snímače |
Vliv poruchy snímače vačkového hřídele na další systémy vozidla
Porucha snímače vačkového hřídele přímo ovlivňuje funkci elektronicky řízené převodovky i celkový chod řízení motoru. Nesprávné nebo přerušované signály snímače způsobují problémy při řazení, které se projeví například zadrháváním nebo prodlevami mezi jednotlivými stupni. Řídicí jednotka motoru spoléhá na správný signál snímače k optimálnímu nastavení časování vstřikování paliva a zapalování, proto vadný snímač vačkového hřídele může způsobit snížení výkonu motoru a zvýšenou spotřebu.
Mezi nejčastější příznaky poruchy snímače patří:
- nestabilní volnoběh a kolísání otáček motoru
- problémy s nastartováním vozidla nebo úplné zhasnutí motoru
- rozsvícení kontrolky motoru (check engine) s chybovým kódem
- poruchy elektronicky řízené převodovky, jako je zpožděné nebo nepřesné řazení
Tipy na diagnostiku poruchy snímače vačkového hřídele
Pro přesnou diagnostiku je třeba zkontrolovat umístění snímače vačkového hřídele a jeho připojení, protože některé typy snímačů jsou náchylné k mechanickému poškození nebo znečištění. Včasná diagnostika snímače vačkového hřídele pomáhá předejít komplikacím v řízení motoru i převodovky. Doporučuje se pravidelná kontrola podle servisního plánu, zvláště u vozidel s vyšším nájezdem kilometrů.
Časté dotazy (FAQ) ke snímači vačkového hřídele
Otázka: Jak poznat vadný snímač vačkového hřídele?
Vadný snímač způsobuje obtížné startování motoru, kolísání otáček, zhasínání motoru a rozsvícení kontrolky check engine.
Otázka: Kde je umístěn snímač vačkového hřídele?
Snímač se nachází na krytu rozvodů nebo přímo na vačkovém hřídeli, podle konstrukce motoru.
Otázka: Jaké jsou hlavní typy snímačů vačkového hřídele?
Existují indukční snímače s výstupem střídavého napětí a Hallovy snímače s digitálním signálem napájeným obvykle 5 V.
Otázka: Jak se měří odpor snímače vačkového hřídele?
Indukční snímače mají odpor v rozmezí 500-1500 Ω, u Hallových snímačů se odpor neměří, ale kontroluje se napájení a signál.
Otázka: Co způsobuje poruchu snímače vačkového hřídele?
Poruchy vznikají kvůli vnitřnímu zkratu, poškození kabeláže, nesprávné montáži, vysokým teplotám nebo vlhkosti.
Otázka: Jak funguje snímač vačkového hřídele a jak ho diagnostikovat?
Diagnostika snímače probíhá pomocí diagnostického skeneru, který odhalí chybové kódy; dále se měří odpor, napětí a kontroluje kabeláž a impulzní kolo.
Otázka: Jak probíhá výměna snímače vačkového hřídele?
Vypněte zapalování, demontujte starý snímač, očistěte místo montáže, namontujte nový se správnou vzdáleností, vymažte chybové kódy a provedete kalibraci.
Otázka: Jak porucha snímače ovlivňuje spotřebu paliva?
Nesprávná synchronizace zapalování zvyšuje spotřebu paliva a emise škodlivých plynů jako CO a NOx.
Otázka: Jaké jsou rozdíly v projevech poruch snímačů u benzínových a dieselových motorů?
Benzínové motory vykazují kolísání otáček a obtížné startování, dieselové trpí nepravidelným chodem a zvýšenou spotřebou paliva.
Otázka: Může porucha snímače ovlivnit převodovku?
Ano, nesprávné signály mohou narušit správné řazení u elektronicky řízených převodovek.
Otázka: Jaká je správná vzdálenost snímače od impulzního kola?
Vzdálenost se měří v milimetrech a přesné hodnoty stanovuje výrobce; nesprávná vzdálenost vede k chybám signálu.
Otázka: Jaké chybové kódy signalizují poruchu snímače vačkového hřídele?
Nejčastější chybové kódy jsou P0335 a P0336, které indikují problémy s obvodem nebo signálem snímače.
Otázka: Jaký je rozdíl mezi snímačem vačkového a klikového hřídele?
Snímač klikového hřídele měří otáčky kliky, snímač vačkového hřídele určuje přesný čas otevření ventilů pro správnou synchronizaci motoru.
Otázka: Jak často se doporučuje kontrola snímače vačkového hřídele?
Kontrola je vhodná při každé větší servisní prohlídce nebo při prvních známkách poruchy snímače.
Otázka: Je možné snímač vačkového hřídele čistit?
Lehké znečištění lze odstranit čištěním, ale většina závad vyžaduje výměnu snímače pro zajištění správné funkce.
Odborná rada: Při podezření na poruchu snímače vačkového hřídele doporučuji odbornou diagnostiku, protože nesprávný zásah může poškodit motor nebo elektroniku vozidla.
