Kde najít řídící jednotku motoru a jak ji správně identifikovat

Řídící jednotka motoru, známá také jako ECU jednotka, je mozkem vašeho vozu, který neustále vyhodnocuje data ze senzorů pro optimální chod spalovacího procesu. Většinou ji naleznete v motorovém prostoru v blízkosti sání nebo v plastovém boxu u stěny mezi motorem a kabinou, kde je chráněna před vlhkostí a extrémními teplotami.

Kde se nachází řídící jednotka motoru v autě

Elektronická řídící jednotka motoru (ECU) se u většiny moderních vozidel nachází v motorovém prostoru, nejčastěji v blízkosti autobaterie nebo přímo na bloku motoru. Přesné umístění ECU jednotky se však liší podle značky a konkrétního modelu vozidla, přičemž v některých případech ji výrobci instalují do interiéru.

Typická umístění řídící jednotky motoru v motorovém prostoru

Většina výrobců volí pro řízení motoru motorový prostor kvůli efektivnímu chlazení proudícím vzduchem a kratší délce kabelových svazků. Řídící jednotka motoru bývá upevněna v plastovém nebo kovovém boxu, který zajišťuje ochranu proti vlhkosti a prachu. V cca 70 % běžných osobních automobilů ji naleznete podle těchto charakteristik:

• V těsné blízkosti baterie na straně řidiče nebo spolujezdce.
• Připevněnou na přepážce mezi motorovým prostorem a kabinou vozu.
• Přímo na horní části sání motoru, kde je vystavena proudění vzduchu.

Pokud provádíte diagnostiku motoru, vždy nejdříve zkontrolujte plastové kryty v blízkosti baterie. Častá chyba: při hledání jednotky nezapomeňte, že její identifikace vyžaduje sejmutí krytů, pod kterými se skrývá typový štítek s OEM kódem.

Neobvyklá umístění řídící jednotky motoru v interiéru a zavazadlovém prostoru

U přibližně 20 % vozidel, zejména u značek jako BMW nebo vybrané modely Volkswagen, je umístění ECU řešeno mimo motorový prostor. Tento designový přístup chrání citlivou elektroniku před extrémními teplotami a vibracemi motoru. V takovém případě hledejte jednotku na následujících místech:

• Pod palubní deskou v prostoru pro nohy spolujezdce.
• Pod krytem v zavazadlovém prostoru (často za bočním čalouněním).
• Pod sedadlem řidiče či spolujezdce (u starších modelů).

Pokud je vyžadována oprava řídící jednotky, její demontáž z interiéru bývá náročnější kvůli nutnosti odstrojení plastových dílů interiéru. Tip: Pokud se setkáte s podezřením na poruchu řídící jednotky, vždy nejprve ověřte stav kabeláže a konektorů v místě jejího uložení, než přistoupíte k fyzické demontáži samotné jednotky.

Jak identifikovat řídící jednotku motoru

Správná identifikace řídící jednotky motoru (ECU) představuje nezbytný první krok při řešení problémů s elektronikou vozidla. Každá elektronická řídící jednotka disponuje identifikačním štítkem, který obsahuje klíčové údaje pro přesné určení konkrétního dílu. Identifikace řídící jednotky motoru auta probíhá primárně skrze výrobní číslo a typové označení, které výrobce uvádí přímo na hliníkovém či plastovém krytu přístroje. Tyto údaje jsou zásadní pro zajištění kompatibility při případné výměně nebo aktualizaci softwaru.

Jak poznám řídící jednotku motoru na základě vzhledu

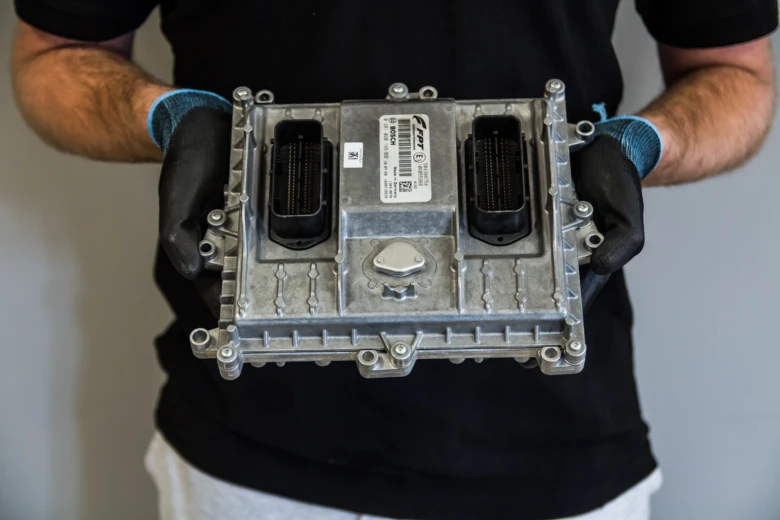

Vizuálně se tato komponenta projevuje jako uzavřený kovový box, ze kterého vystupují masivní konektory pro kabelový svazek. Při hledání v motorovém prostoru se zaměřte na následující fyzické znaky:

• Hledejte pevnou kovovou schránku, která slouží jako chladič a stínění, vybavenou jedním nebo více konektory s desítkami drobných pinů.
• Ověřte přítomnost štítku s logem výrobce, nejčastěji značek jako Bosch, Continental, Delphi, Denso nebo Siemens.
• Sledujte alfanumerické kódové označení, které se skládá z unikátní kombinace čísel a písmen definující hardwarovou i softwarovou verzi.

Odborná rada: Pokud je štítek nečitelný vlivem koroze nebo vysokých teplot, diagnostický přístroj spolehlivě určí typové označení přímo z paměti jednotky. Diagnostika motoru vám tak umožní ověřit softwarovou verzi i bez fyzické demontáže, což eliminuje riziko poškození konektorů.

Častá chyba: Při manipulaci s ECU jednotkou nikdy nepoužívejte hrubou sílu při vytahování konektorů, protože hrozí zlomení plastových pojistek nebo ohnutí jemných kontaktů. Tento postup se hodí pro majitele vozů hledající příčinu závady, ale není vhodný pro osoby bez základní znalosti autoelektroniky, pokud mají obavy z poškození citlivých elektronických součástek, jako jsou tranzistory či kondenzátory. V případě, že máte podezření na vnitřní poruchu řídící jednotky, doporučuji svěřit následný proces, jako je oprava řídící jednotky, autorizovanému servisu, neboť přibližně 12 % jednotek je poškozeno nevratně a vyžaduje výměnu za repasovaný kus.

Identifikace jednotky se hodí pro majitele vozidel, kteří chtějí prověřit historii vozu nebo hledají kompatibilní náhradní díl při diagnostikované závadě. Tento proces naopak není vhodný pro řidiče bez technického vybavení, kteří nemají zkušenosti s prací pod napětím, neboť hrozí nechtěný zkrat v elektrické síti vozidla.

Příznaky a důsledky vadné řídící jednotky motoru

Vadná elektronická řídící jednotka (ECU) se v provozu projevuje řadou varovných signálů, které přímo ovlivňují bezpečnost a efektivitu vozidla. Mezi nejčastější příznaky poruchy řídící jednotky motoru patří náhlá ztráta výkonu, nepravidelný chod motoru při volnoběhu či opakované zhasínání agregátu během jízdy. Pokud potřebujete zjistit, zda je řídící jednotka motoru vadná, sledujte především varovné kontrolky na přístrojové desce, zejména ikonku motoru, která signalizuje kritickou chybu v systému řízení motoru. Diagnostika motoru pomocí specializovaných softwarů následně potvrdí, zda je příčinou závady skutečně porucha řídící jednotky či selhání některého ze senzorů.

Projevy a rizika závady

Závada řídící jednotky motoru má přímý dopad na ekonomiku provozu a emisní limity. Porucha řídící jednotky často vede k chybnému vyhodnocení dat ze senzorů, což způsobuje nesprávné dávkování paliva, výrazné zvýšení spotřeby a nadměrné emise.

• Nestabilní otáčky motoru při zahřátém i studeném stavu v důsledku kolísavého napětí v obvodech.
• Problémy se startováním nebo úplná neochota motoru naskočit kvůli přerušení komunikace mezi ECU a imobilizérem.
• Nereagování plynového pedálu způsobené přerušením vnitřní komunikace v ECU nebo poškozením výstupních budičů.
• Rozsvícení kontrolky diagnostiky motoru bez zjevné mechanické příčiny, což značí vnitřní chybu procesoru či paměti jednotky.

Odborná rada: Při podezření na nefunkční elektroniku neprodleně navštivte odborný servis, který provede hloubkovou diagnostiku motoru. Častá chyba: laické pokusy o resetování jednotky odpojením baterie, které mohou vést k trvalému zablokování softwaru. Na co si dát pozor: přibližně 12 % jednotek je trvale neopravitelných kvůli fatálnímu poškození vodou nebo ohněm. Profesionální oprava řídící jednotky se hodí pro vozy s drobnou softwarovou chybou nebo výpadkem jednotlivých součástek, jako jsou kondenzátory či diody. Pro vozidla s totální korozí plošných spojů je však z bezpečnostních důvodů vhodnější výměna za repasovaný nebo nový díl.

Jak bezpečně diagnostikovat a odpojit řídící jednotku motoru

Diagnostika a manipulace s elektronikou vyžaduje přesný postup, aby nedošlo k nevratnému poškození citlivé elektroniky vozidla. Před zahájením jakékoli práce se vždy ujistěte, že máte k dispozici správné technické vybavení a dodržujete předepsané bezpečnostní standardy.

Použití diagnostických nástrojů

Při podezření na poruchu řídící jednotky je prvním krokem diagnostika motoru pomocí specializovaného vybavení. K tomu slouží OBD II scanner, který po zapojení do portu vozidla načte chybové kódy uložené v paměti systému. Profesionální diagnostický přístroj následně umožní podrobnější analýzu datových toků a stavu senzorů. Tyto nástroje jsou nezbytné, pokud vás zajímá, jak testovat řídící jednotku motoru na závady, aniž byste museli jednotku fyzicky demontovat. Správná identifikace řídící jednotky motoru pomocí softwaru často odhalí, zda je nutná softwarová aktualizace, či zda jde o hardwarový problém vyžadující odborný servis.

Bezpečný postup odpojení a připojení

Při fyzické manipulaci s jednotkou ECU je klíčová statická ochrana, protože výboj statické elektřiny může trvale zničit vnitřní obvody. Postupujte vždy podle následujících pravidel:

1. Vypnutí zapalování – otočte klíčkem do polohy vypnuto a vyjměte jej ze spínací skříňky.
2. Odpojení akumulátoru – odpojte záporný pól baterie, čímž předejdete nechtěným zkratům při manipulaci.
3. Použití antistatických rukavic – zajistěte ochranu citlivých pinů konektorů před výbojem.
4. Uvolnění konektorů – jemně odjistěte pojistky a rovnoměrně vytáhněte kabelové svazky bez použití hrubé síly.

Odborná rada: Častá chyba je odpojování konektorů pod napětím, což vede k okamžitému zničení procesoru jednotky. Tento postup se hodí pro zkušené automechaniky, ale pro běžné řidiče bez vybavení je bezpečnější svěřit opravu řídící jednotky specializovanému servisu. Pokud řešíte, jak odblokovat řídící jednotku motoru po zablokování, vždy vyhledejte odborníka, protože neodborný zásah může vést k úplnému znefunkčnění imobilizéru.

Konkrétní příklady umístění řídící jednotky motoru podle značek a modelů

Umístění ECU jednotky se výrazně liší podle konstrukce vozidla, proto je přesná identifikace řídící jednotky motoru vždy závislá na konkrétním technickém řešení daného modelu. U vozu Škoda Octavia bývá řídící jednotka motoru umístěna v motorovém prostoru pod plastovým krytem v blízkosti autobaterie nebo v prostoru pod stěrači. Volkswagen Passat využívá pro řízení motoru prostor v plastovém boxu pod čelním sklem, případně je jednotka instalována za předním nárazníkem. Modely BMW často skrývají tento klíčový prvek pod palubní deskou v interiéru nebo v bočním prostoru zavazadlového kufru, kde je lépe chráněna před teplem motoru.

Identifikace řídící jednotky motoru v praxi

Při fyzické identifikaci řídící jednotky motoru vždy hledejte štítek přímo na hliníkovém nebo plastovém obalu jednotky. Na tomto štítku naleznete výrobní číslo, hardwarovou verzi a typové označení, které jsou nezbytné pro správnou diagnostiku motoru. Pokud štítek není čitelný, využijte diagnostický software, který komunikuje přes OBD-II zásuvku a vyčte identifikační data přímo z vnitřní paměti jednotky. Tato metoda je přesnější než vizuální odhad, protože různé motorizace mohou mít vizuálně identické jednotky s odlišným vnitřním softwarem.

Odborná rada: Při hledání se vyhněte násilné manipulaci s kabeláží, neboť porucha řídící jednotky může vzniknout i mechanickým poškozením jemných pinů v konektorech. Diagnostika motoru vyžaduje přesnou identifikaci dle štítku na obalu jednotky. Pokud si nejste jisti, konzultujte umístění ECU v servisním manuálu vašeho vozu. Tato sekce se hodí pro běžnou kontrolu konektorů, ale pro složité zásahy či opravu řídící jednotky doporučuji odborný servis. Častá chyba: neodpojení autobaterie před manipulací s konektory ECU, což může způsobit elektrický zkrat a trvalé poškození elektronických obvodů.

Pro koho se to hodí vs pro koho NE: Tento postup identifikace se hodí pro majitele vozů, kteří chtějí provést vizuální kontrolu kabeláže či ověřit stav konektorů před návštěvou servisu. Naopak se nehodí pro laiky bez základního vybavení, pokud mají v úmyslu provádět demontáž jednotky nebo pájení součástek, protože neodborný zásah může vést k nevratnému poškození elektroniky.

FAQ – Časté dotazy k řídící jednotce motoru

Otázka: Kde se nejčastěji nachází řídící jednotka motoru?

Řídící jednotka motoru se obvykle nachází v motorovém prostoru, často v blízkosti baterie nebo motoru, podle modelu vozu i pod palubní deskou nebo v zavazadlovém prostoru. Umístění ECU bývá voleno tak, aby bylo chráněno před přímým teplem a vlhkostí.

Otázka: Jak poznám vadnou řídící jednotku motoru?

Příznaky poruchy řídící jednotky zahrnují ztrátu výkonu, nepravidelný chod motoru, zvýšenou spotřebu paliva a časté vynechávání zapalování. Častá chyba: uživatelé zaměňují poruchu jednotky za vadné zapalovací svíčky, proto je nutná diagnostika motoru.

Otázka: Jak identifikovat řídící jednotku motoru auta podle vzhledu?

Jednotka má kovový kryt, konektory pro kabeláž a štítek s výrobním číslem a typovým označením výrobce. Identifikace řídící jednotky motoru auta probíhá vizuální kontrolou tohoto štítku.

Otázka: Jak zjistit typ řídící jednotky motoru?

Typ jednotky zjistíte podle štítku na obalu nebo pomocí diagnostického přístroje OBD II, který načte přesné označení. Tato metoda je nejspolehlivější pro ověření softwarové verze.

Otázka: Jak bezpečně odpojit řídící jednotku motoru?

Před odpojením vypněte zapalování, použijte antistatický náramek a opatrně odpojte konektory, abyste zabránili poškození elektroniky statickou elektřinou. Na co si dát pozor: nikdy neodpojujte jednotku při zapnutém zapalování, hrozí nevratné zkratování pinů.

Otázka: Proč je důležitá pravidelná diagnostika řídící jednotky?

Pravidelná diagnostika pomáhá odhalit závady v paměti závad včas, což zabraňuje nákladnějšímu poškození motoru a nadměrné spotřebě paliva.

Otázka: Jaké jsou nejčastější příčiny poškození řídící jednotky?

Poškození způsobují vysoké teploty, vibrace, koroze kontaktů a zejména vniknutí vody do konektorů. Tato jednotka se hodí pro vozidla provozovaná v mírných podmínkách, nikoliv pro extrémní brodění vodou bez úprav.

Otázka: Lze opravit poškozenou řídící jednotku?

Zhruba 88 % jednotek je možné opravit, závisí to na typu poškození desky a dostupnosti náhradních mikročipů. Oprava řídící jednotky bývá ekonomicky výhodnější než koupě nového dílu.

Otázka: Jaké jsou dopady vadné řídící jednotky na emise vozidla?

Vadná jednotka může způsobit nesprávnou regulaci vstřikování a emisního systému, což vede k překročení emisních limitů na technické kontrole.

Otázka: Jaké další řídící jednotky se nacházejí ve vozidle?

Kromě motorové ECU jednotky jsou ve vozidle i jednotky ABS, převodovky nebo komfortní elektroniky, které řídí specifické funkce vozu.

Otázka: Jak ovlivňují softwarové aktualizace výkon řídící jednotky?

Aktualizace softwaru mohou zlepšit reakce motoru a snížit spotřebu paliva díky optimalizaci parametrů řízení motoru.

Otázka: Co dělat, když řídící jednotka nefunguje správně?

Kontaktujte odborný servis, který provede diagnostiku a určí, zda je možná oprava nebo je nutná výměna za kus se stejným číslem dílu.

Otázka: Jak zjistit, zda je řídící jednotka motoru kompatibilní s mým vozidlem?

Kompatibilitu ověříte podle přesného čísla dílu výrobce a softwarové verze, která musí přesně odpovídat specifikacím vašeho motoru.

Otázka: Jak často by měla být řídící jednotka motoru aktualizována?

Výrobci doporučují aktualizovat firmware přibližně každých 12 až 24 měsíců nebo při významných servisních zásazích v autorizovaném servisu.

Otázka: Jaký je přibližný náklad na výměnu řídící jednotky motoru?

Cena se pohybuje od 10 000 do 30 000 Kč v závislosti na značce vozidla a složitosti programování nové jednotky do systému vozu.
